Приобретение надежной дизель-генераторной установки — это лишь первый шаг к созданию инфраструктуры гарантированного энергоснабжения. Безопасность, долговечность и стабильность функционирования оборудования напрямую зависят от качества проектирования площадки и проведения пусконаладочных мероприятий. Профессиональная сборка позволяет минимизировать риски аварийных остановок, снизить уровень вибрационных нагрузок и предотвратить преждевременный износ узлов электростанции. В данной статье подробно разобраны нормативные критерии к подготовке объекта, обустройству инженерных сетей и подключению силовых агрегатов.

Проектирование и подготовка площадки: ключевые критерии выбора локации

Стационарное размещение генераторного оборудования требует выделения отдельной зоны или возведения специализированного контейнерного модуля. Правильный выбор локации защищает технику от воздействия неблагоприятных факторов окружающей среды и обеспечивает оперативный доступ для сервисных инженеров компании ИДЭН Инжиниринг.

При оценке и подготовке объекта необходимо учитывать следующие параметры:

• Габаритные размеры и сервисная зона: Площадь комнаты должна позволялять свободно открывать все двери защитного кожуха или осуществлять демонтаж крупных узлов двигателя. Минимальный отступ от стен до ограждающих конструкций электростанции должен составлять не менее 1–1,2 метра с каждой стороны, а над верхней точкой установки — не менее 1 метра.
• Пожарная безопасность: Стены и перекрытия машинного зала должны быть выполнены из негорючих материалов с пределом огнестойкости не менее REl 90. Локация в обязательном порядке оснащается комплексом автоматического пожаротушения и первичными средствами борьбы с огнем.
• Прочностные характеристики основания: Дизельный силовой агрегат обладает значительной массой и генерирует динамические нагрузки во время работы. Установка оборудования осуществляется на специально залитый железобетонный фундамент (подушку), конструктивно изолированный от основного фундамента здания.

Масса бетонного основания должна превосходить сухой вес электростанции в 1,5–2 раза. Толщина подушки обычно варьируется от 150 до 250 мм в зависимости от мощности агрегата.

Система приточно-вытяжной вентиляции: расчет воздухообмена и защита от перегрева

Обеспечение корректного температурного режима в машинном зале — критический аспект. Дизельный двигатель внутреннего сгорания выделяет колоссальное количество теплового излучения, а радиатор охлаждения требует постоянного притока свежих воздушных масс.

Недостаточная вентиляция приводит к падению плотности воздуха, снижению КПД альтернатора, перегреву станции и ее аварийной остановке автоматикой защиты.

Объем необходимого воздуха рассчитывается по формуле:

Где:

• Vобщ — совокупный требуемый объем воздуха (м³/ч);
• Vвозд — расход воздушных масс на горение топлива в цилиндрах (указывается в паспорте станции);
• Vрад — объем воздуха, проталкиваемый вентилятором радиатора охлаждения;
• Vотв — дополнительный объем для отвода теплоизлучения от блока двигателя.

Для организации правильного распределения потоков при пусконаладке монтируются два технологических проема:

1. Приточное окно: Располагается со стороны генератора (альтернатора) на небольшой высоте от пола. Через него холодный воздух поступает внутрь, охлаждает электрическую часть, проходит вдоль блока цилиндров и забирается вентилятором охлаждения.
2. Вытяжное окно: Находитcя строго напротив радиатора охлаждения. Соединение фланца радиатора с вытяжной шахтой выполняется с помощью гибкой термостойкой вставки (мягкого компенсатора). Это исключает передачу вибрации на стены здания и предотвращает рециркуляцию горячего воздуха внутри.

Оба проема рекомендуется оснащать автоматическими воздушными клапанами (жалюзи) с электроприводом, которые через цифровые контроллеры управления ДГУ открываются при запуске электростанции и закрываются при ее остановке, сохраняя тепло в зимний период.

Шумоизоляция и отвод выхлопных газов: экологические и санитарные нормы

Работающий промышленный дизель-генератор является источником интенсивного шума (от 75 до 105 дБ на расстоянии 7 метров) и токсичных отработанных газов. Снижение акустической нагрузки до санитарных норм и корректный выброс продуктов сгорания — обязательные условия ввода объекта в эксплуатацию.

Акустический комфорт достигается за счет комплекса технических решений:

• Применение виброопор (резинометаллических амортизаторов) между рамой генератора и фундаментом;
• Облицовка стен и потолка зала негорючими звукопоглощающими материалами на основе минеральной ваты;
• Установка шумоглушащих маркиз или кулис на вентиляционных проемах.

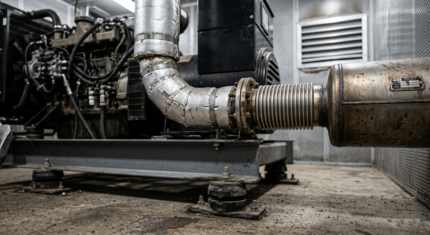

Система выпуска отработанных газов проектируется с минимальным количеством изгибов. Каждый поворот трубы на 90 градусов увеличивает противодавление выхлопного тракта, что негативно сказывается на мощности двигателя.

Трасса изготавливается из стальных бесшовных труб и обязательно включает в себя глушитель промышленного или критического типа, гибкий сильфонный компенсатор для гашения тепловых расширений и термоизоляционный слой для предотвращения ожогов персонала и снижения тепловыделения в зале.

Заземление и электротехническое подключение: защита персонала и автоматики

Надежная схема электрических соединений — гарантия безопасности людей и защиты дорогостоящей микропроцессорной автоматики от сетевых помех или коротких замыканий.

При проведении электромонтажа инженерами реализуется комплекс мер:

Тип защиты	Объект подключения	Назначение и регламент
Защитное заземление	Стальная рама установки, металлический корпус шкафа АВР, топливный бак, кабельные лотки	Снижение потенциала на металлических частях до безопасного уровня при пробое изоляции
Рабочее заземление	Нейтральный проводник альтернатора (при глухозаземленной нейтрали)	Обеспечение корректной работы комплексов релейной защиты и автоматических выключателей
Выравнивание потенциалов	Все сторонние проводящие конструкции в блоке	Исключение возникновения разности потенциалов между оборудованием и строительными элементами

Контур заземления должен иметь сопротивление не более 4 Ом для установок, работающих в сетях до 1000 В. Силовые и контрольные кабели прокладываются в раздельных металлических лотках или гофрированных трубах для исключения наводок на цепи управления.

При монтаже щита автоматического ввода резерва особое внимание уделяется взаимной механической и электрической блокировке, где современные блоки автоматики и шкафы АВР полностью исключают подачу встречного тока между основной сетью и генератором.

Ошибки при проектировании и способы снизить смету на монтаж

Попытки сэкономить на монтажных операциях или привлечение неквалифицированных бригад часто оборачиваются скрытыми дефектами: от перегрева двигателя в первый час работы до сгорания плат управления из-за наводок. Грамотный инжиниринговый подход позволяет оптимизировать затраты без потери надежности:

• Комплексный договор «под ключ»: Поставка техники, проектирование и монтаж от одного подрядчика гарантируют полную совместимость всех узлов и фиксацию итоговой стоимости.
• Использование заводских пакетов автоматизации: Интеграция готовых сертифицированных шкафов управления снижает затраты на проектирование индивидуальных электросхем;
• Шумозащитные еврокожухи: Если подготовка капитального бокса обходится слишком дорого, заказ станции в уличном всепогодном кожухе или блок-контейнере позволяет отказаться от строительных процедур — установку можно разместить прямо на уличной бетонной площадке;
• Шеф-монтаж: Выполнение общестроительных и земляных процедур силами заказчика под строгим надзором сертифицированного инженера.

Пошаговый чек-лист: проверка готовности ДГУ к первому запуску

1. Проверьте горизонтальность фундамента и состояние виброопор — перекосы рамы недопустимы;
2. Убедитесь в свободном ходе жалюзи приточно-вытяжной вентиляции и герметичности гибкой вставки радиатора;
3. Проконтролируйте наличие термоизоляции на элементах системы выпуска и надежность крепления глушителя;
4. Проведите замер сопротивления контура заземления с составлением официального акта;
5. Проверьте затяжку всех силовых кабельных клемм в шкафу АВР и на альтернаторе электростанции.

Комплексные услуги от ИДЭН Инжиниринг: надежная энергия вашего бизнеса

Профессиональная команда ИДЭН Инжиниринг осуществляет весь спектр проектных, строительно-монтажных и пусконаладочных процессов для дизельных электростанций любой мощности. Мы берем на себя полную ответственность за интеграцию генератора в энергосистему вашего объекта.

Мы предлагаем прозрачные условия сотрудничества:

• Разработка проектных решений по вентиляции, газоудалению, вибро- и шумоизоляции;
• Квалифицированный монтаж оборудования силами сертифицированных инженеров с применением специализированного инструмента;
• Проведение пусконаладочных испытаний во всех режимах нагрузки с использованием нагрузочных стендов;
• Постановка оборудования на официальную гарантию и последующее регламентное ТО.
