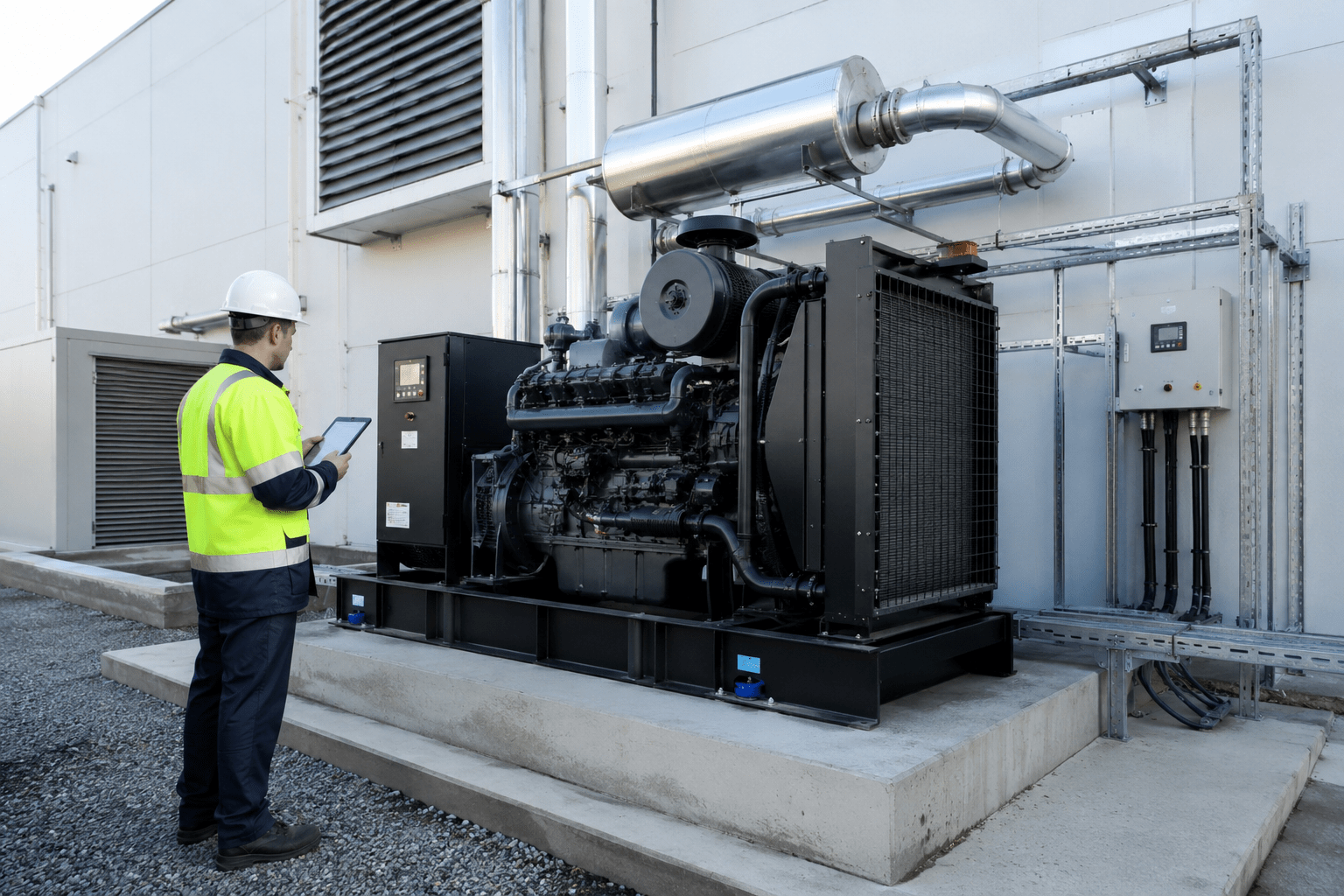

Как выбрать место для установки дизель-генератора: фундамент, шум, выхлоп, доступ для обслуживания
Правильное размещение дизель-генераторной установки определяет её надёжность, срок службы и безопасность эксплуатации. Ошибки на этапе подготовки площадки приводят к перегреву, повышенному износу, вибрационным разрушениям и сложностям при проведении планового обслуживания. В статье разберём требования к выбору локации, расчёт основания, организацию отвода газов и шумозащиты, а также критерии обеспечения свободного доступа к узлам агрегата.
Требования к размещению ДГУ: от подготовки площадки до ввода в эксплуатацию
Открытая площадка или закрытое помещение: сравнение вариантов
Выбор типа размещения зависит от мощности станции, климатических условий и требований объекта. Открытый монтаж в защитном кожухе подходит для мобильных и компактных моделей, не требует капитального строительства, но зависит от погодных факторов. Размещение в специализированном помещении или контейнере обеспечивает стабильный микроклимат, упрощает организацию вентиляции и снижает уровень шума, но требует проектирования инженерных систем. Для промышленных объектов мощностью свыше 100 кВт предпочтительно выделенное помещение с усиленным воздухообменом и отдельным основанием.
Расчёт фундамента и виброизоляция
Дизельный генератор создаёт значительные динамические нагрузки при работе. Площадка должна выдерживать вес агрегата с коэффициентом запаса 1,5–2,0. Бетонное основание выполняется марки М200–М300, толщина плиты рассчитывается исходя из удельного давления на грунт. Для снижения передачи вибраций на конструкцию здания используются резинометаллические амортизаторы или пружинные виброопоры. Жёсткое крепление к полу недопустимо: оно приводит к разрушению стяжки, растрескиванию стен и ускоренному износу подшипников альтернатора.
Организация отвода выхлопных газов
Выхлопная система должна обеспечивать безопасный отвод продуктов сгорания за пределы помещения или зоны обслуживания. Гибкий компенсатор на выходе из коллектора гасит вибрации двигателя, предотвращая передачу нагрузки на жёсткий трубопровод. Диаметр выхлопной трубы подбирается по мощности ДГУ, длина и количество поворотов минимизируются для снижения противодавления. Превышение допустимого сопротивления выхлопной системы более чем на 10% от паспортного значения ведёт к потере мощности и перегреву цилиндропоршневой группы.
Шумоподавление и нормативные требования
Уровень шума дизельной электростанции регламентируется строительными и санитарными нормами. Для жилых и офисных зон допустимый показатель составляет 50–60 дБА в дневное время. Снижение достигается за счёт установки акустических кожухов, облицовки стен звукопоглощающими панелями, использования глушителей выхлопа и виброизолирующих прокладок. При размещении в помещении необходимо предусмотреть акустические развязки для воздуховодов и кабельных трасс.
Зоны обслуживания и логистика
Проектирование площадки должно учитывать необходимость регулярного доступа к ключевым узлам: масляному и топливному фильтрам, радиатору, щиту автоматики, заправочным горловинам. Минимальные проходы для обслуживания составляют 0,8–1,0 м с торцевых сторон и 1,2–1,5 м со стороны радиатора. Для замены тяжёлых компонентов требуется свободное пространство сверху и возможность подведения грузоподъёмного механизма. Игнорирование этих требований увеличивает время простоя при ТО на 40–60%.
Формула расчёта необходимого пространства
Для предварительного определения минимальной площади помещения используйте соотношение:
S = (L + 1,5) × (W + 2,5) + Sвент
Где:
- L — длина генераторной установки (м);
- W — ширина установки (м);
- 1,5 — коэффициент запаса на проходы и демонтаж боковых панелей;
- 2,5 — запас со стороны радиатора для свободного забора воздуха;
- Sвент — площадь, отводимая под приточно-вытяжные каналы и щит управления.
Точный расчёт выполняется с учётом габаритов шумозащитного ограждения, трубопроводов и кабельных лотков.
Типовые ошибки при выборе площадки
| Ошибка | Последствия | Решение |
|---|---|---|
| Отсутствие виброопор | Разрушение основания, трещины в стенах, повышенный шум | Монтаж резинометаллических или пружинных демпферов |
| Близкое расположение радиатора к стене | Перегрев, снижение мощности, аварийные остановки | Соблюдение зазора 1,2–1,5 м, установка направляющего короба |
| Недостаточная вентиляция | Повышение температуры в помещении, отказ автоматики | Расчёт воздухообмена по формуле, монтаж вытяжных вентиляторов |
| Отсутствие проходов для ТО | Увеличение времени обслуживания, риск повреждения узлов | Проектирование зон доступа согласно регламенту производителя |
Чек-лист проверки площадки перед монтажом
- Несущая способность основания соответствует расчётной нагрузке с запасом;
- Установлены виброизолирующие опоры под раму генератора;
- Выведен выхлопной трубопровод с компенсатором и термоизоляцией;
- Обеспечен свободный приток воздуха к радиатору без рециркуляции;
- Ширина проходов с торцов не менее 0,8 м, со стороны радиатора — 1,2 м;
- Подведены силовые кабели, заземляющий контур и дренаж для возможных утечек;
- Площадка защищена от прямого попадания осадков и пыли.
Проектирование и монтаж от ИДЭН Инжиниринг
Компания выполняет полный цикл работ по размещению дизель-генераторных установок: от аудита площадки до пусконаладочных испытаний. Инженеры рассчитывают нагрузочную способность основания, проектируют системы вентиляции и газоотведения, подбирают виброизоляцию и шумозащитные решения. Все работы соответствуют требованиям ПУЭ, СНиП и регламентам производителей. Заказать техническое сопровождение и монтаж ДГУ можно через форму на сайте.
Закажите расчёт размещения под ваш объект
Укажите габариты генератора, тип помещения и планируемый режим эксплуатации. Специалист подготовит схему расстановки, рассчитает вентиляцию и подготовит коммерческое предложение. Оставить заявку на проектирование.
Резюме: Грамотный выбор места и подготовка площадки — основа стабильной работы дизель-генератора. Соблюдение требований к основанию, отводу выхлопа, шумоизоляции и зонам обслуживания предотвращает аварийные ситуации и упрощает плановое ТО. Инженеры ИДЭН Инжиниринг обеспечивают комплексное проектирование и монтаж, гарантируя соответствие нормативам и оптимальные условия эксплуатации. Подобрать оборудование с учётом условий размещения.
