Шумоизоляция дизель-генератора: методы снижения шума, кожухи, акустические экраны

Высокий уровень звукового давления — один из главных недостатков дизель-генераторных установок. Работа двигателя, выхлопная система и вентиляторы создают акустический фон, превышающий санитарные нормы для жилых и офисных зон. Игнорирование вопросов подавления гула приводит к конфликтам с соседями, штрафам и дискомфорту персонала. В статье разберём источники звука в ДГУ, нормативные требования, эффективные методы изоляции и критерии выбора защитного оборудования.

Комплексная защита от шума: типы ограждений, материалы и расчёт эффективности

Источники звукового давления в дизель-генераторной установке

Для эффективной борьбы с гулом необходимо понимать его природу. Основные источники:

• Механические вибрации: работа блока цилиндров, клапанного механизма, шестерён и подшипников. Составят значительную часть общего фона;
• Аэродинамический гул: создаётся вентиляторами охлаждения и воздухозаборником. Поток воздуха, проходящий через радиатор, генерирует низкочастотный рокот;
• Звук выхлопа: импульсный выброс газов под высоким давлением. Без глушителя этот сигнал является самым громким и резким;
• Вибрации альтернатора: колебания статора и ротора, а также аэродинамические эффекты от вентилятора генераторной части.

Нормативные требования к уровню звука

В России акустическая нагрузка регламентируется СН 2.2.4/2.1.8.562-96 и СанПиН. Допустимые значения зависят от зоны застройки:

Стандартная открытая ДГУ мощностью 50 кВт создаёт давление 75–85 дБА на расстоянии 7 метров. Для установки в жилой зоне требуется снижение показателя на 20–30 дБА, что достигается комплексными мерами.

Методы снижения акустической нагрузки: от глушителей до контейнеров

Существует три основных подхода к изоляции:

1. Установка глушителей выхлопа: обязательный элемент любой станции. Промышленные модели снижают громкость выхлопа на 15–25 дБА. Для строгих норм применяются двухступенчатые системы;
2. Акустические кожухи: металлические короба, облицованные изнутри звукопоглощающими материалами (минеральная вата, пенополиуретан). Снижают общий фон на 20–30 дБА. Важно наличие перфорации для вентиляции и лабиринтных воздуховодов, гасящих волны;

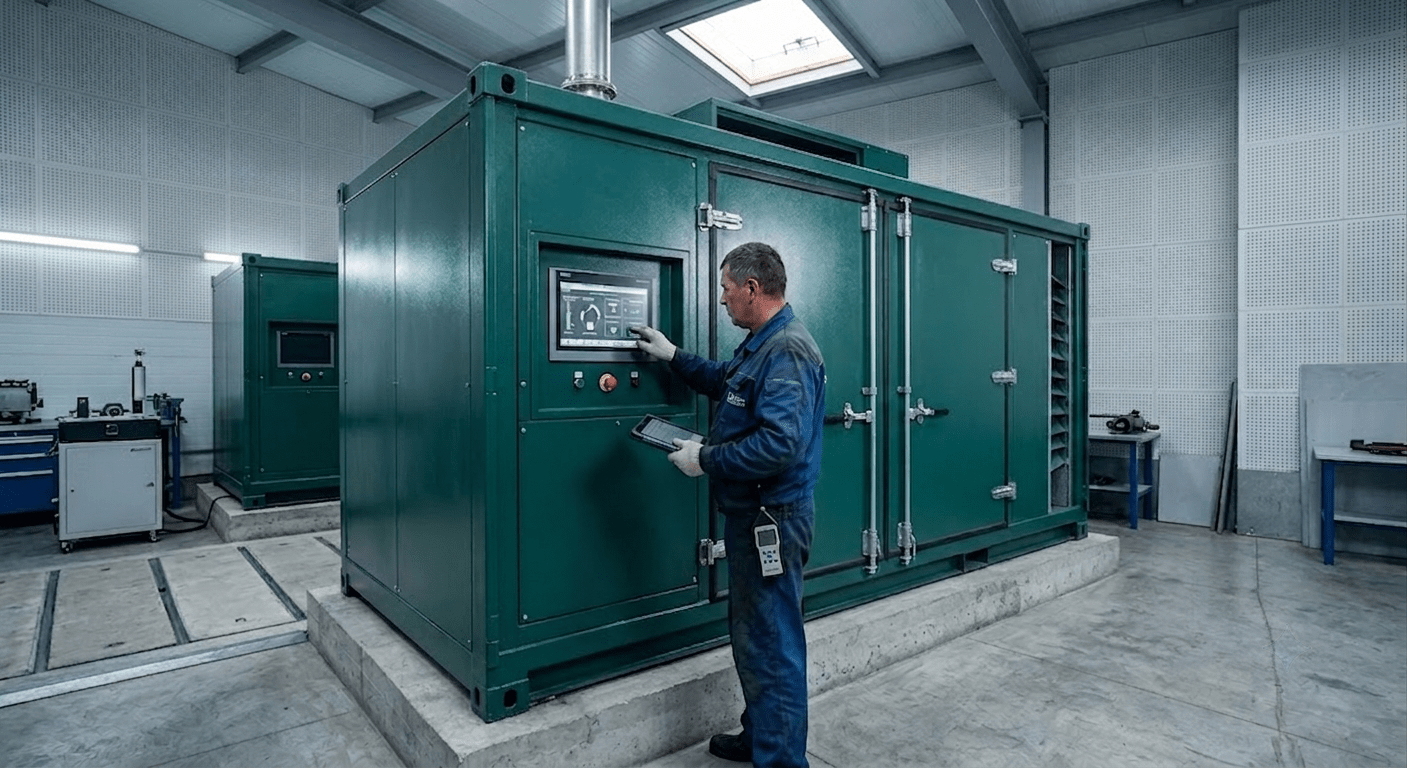

3. Контейнерное исполнение: размещение агрегата в блок-контейнере со сэндвич-панелями толщиной 50–100 мм. Обеспечивает максимальную изоляцию (до 35–40 дБА), защиту от погоды и возможность размещения дополнительного оборудования.

Расчёт эффективности защиты

При выборе ограждения используйте упрощённую формулу оценки требуемого снижения:

ΔL = L_ист − L_доп + ΔL_расст

Где:

• L_ист — уровень источника (из паспорта ДГУ);
• L_доп — допустимый показатель в точке приёма (например, 55 дБА у границы участка);
• ΔL_расст — затухание с расстоянием (примерно 6 дБА на каждое удвоение дистанции от точечного источника).

Пример: ДГУ издаёт 80 дБА на расстоянии 7 м. Граница участка находится на расстоянии 28 м (удвоение дважды: 7→14→28). Затухание составит 12 дБА. Показатель на границе без защиты: 80 − 12 = 68 дБА. Требуемое снижение до 55 дБА: 68 − 55 = 13 дБА. Достаточно стандартного акустического кожуха.

Организация вентиляции без потери изоляции

Главная проблема защитных ограждений — перегрев. Герметичный короб превращает ДГУ в печь. Решение — акустические жалюзи и лабиринтные каналы:

• Лабиринтные воздуховоды: изогнутые каналы, стенки которых покрыты поглотителем. Воздух проходит свободно, а звуковая волна многократно отражается и затухает;
• Акустические жалюзи: специальные решётки с углом наклона лопастей, препятствующим прямому прохождению гула;
• Разделение потоков: приток холодного воздуха организуется снизу, а выброс горячего — сверху или через отдельный короб с направляющим диффузором.

Виброизоляция фундамента и соединений

Звук передаётся не только по воздуху, но и через конструкции здания (структурный шум). Для его блокировки:

• Устанавливайте ДГУ на виброопоры (резинометаллические или пружинные демпферы);
• Используйте гибкие вставки (компенсаторы) на выхлопной трубе и топливных магистралях;
• Подключение силовых кабелей должно осуществляться через гибкие кабель-каналы, чтобы вибрация не передавалась на щит автоматики и стены помещения.

Чек-лист проверки эффективности изоляции

1. Замеры уровня давления проводятся на границе санитарно-защитной зоны или у окон ближайшего жилого дома;
2. Проверьте отсутствие щелей в кожухе или контейнере — даже небольшая дыра сводит на нет эффективность защиты;
3. Убедитесь, что температура внутри короба не превышает допустимую для работы двигателя;
4. Виброопоры должны быть установлены строго по инструкции, без перекосов;
5. Глушитель выхлопа должен соответствовать мощности двигателя (недостаточный объём камеры не даст нужного эффекта).

Сервисная поддержка ИДЭН Инжиниринг

Компания помогает решить проблемы с акустикой на любых объектах. Мы предлагаем:

• Подбор ДГУ в заводском защитном кожухе или контейнере;
• Изготовление индивидуальных экранов и коробов;
• Модернизацию существующих установок: установка дополнительных глушителей, облицовка стен помещения поглотителями;
• Замер уровня гула и разработку мероприятий по снижению.

Инженеры рассчитают необходимую степень изоляции и предложат оптимальное по цене решение. Заказать замер и консультацию.

Подберите тихое решение для вашего объекта

Опишите место установки и требования по уровню звука. Менеджер предложит модели в кожухах или контейнерах, обеспечивающие комфортную работу. Посмотреть каталог ДГУ.

Резюме: Изоляция дизель-генератора — это комплекс мер, включающий выбор правильного ограждения, установку эффективных глушителей и виброразвязку. Соблюдение нормативов защищает от штрафов и сохраняет хорошие отношения с окружением. Специалисты ИДЭН Инжиниринг помогут подобрать оборудование с нужным уровнем давления и модернизировать существующие системы. Узнать больше о услугах модернизации.
