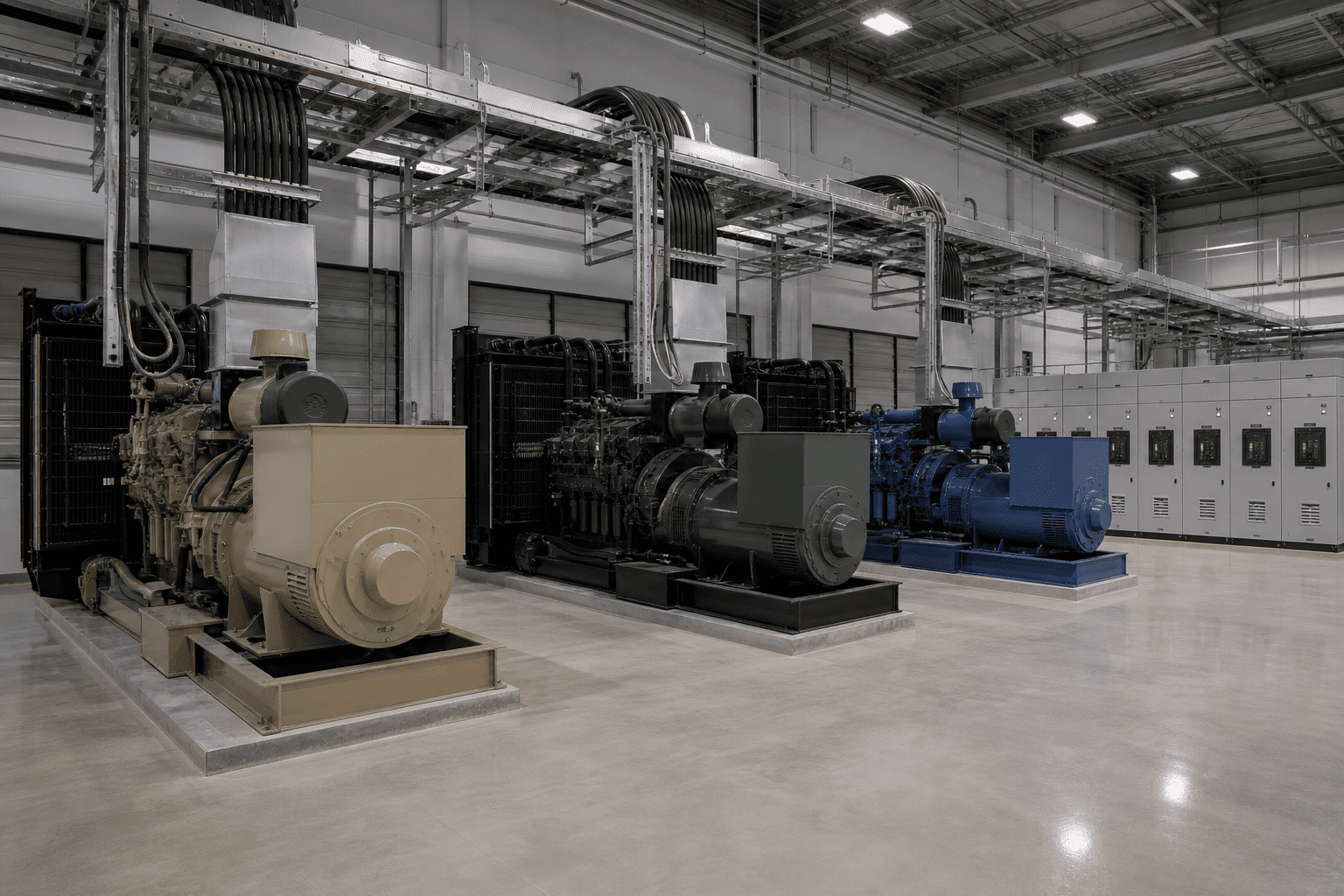

Параллельная работа дизельных генераторов
Параллельная работа ДГУ
Производству требуется большая мощность днем и небольшой резерв ночью. Одна крупная машина пришлось бы часами держать недогруженным. Два источника позволяют подключать второй только при росте потребления, а во время сервиса сохранять часть энергоснабжения. Такая схема полезна, но требует точной синхронизации и согласованного управления.
Соединить выходы обычными автоматами нельзя. До замыкания выключателя должны совпасть чередование фаз, частота, напряжение и фазовый угол. После включения управляющий модульы делят активную и реактивную составляющие. Ошибка вызывает уравнительные токи, удар по муфтам или срабатывание защит.
Синхронизация дизельных генераторов
Автоматика подводит обороты ведомого двигателя к частоте общей шины, выравнивает возбуждение и выбирает момент включения. Затем регулятор топлива отвечает за активную мощность, а система возбуждения — за реактивную. Одинаковое количество киловатт еще не означает правильное распределение токов.
Оборудование должно поддерживать требуемый режим: несколько автономных агрегатов, кратковременную параллель с сетью либо длительную совместную работу. Эти варианты различаются защитами и согласованиями. Функции проверяют по документации конкретной панели, а не по общему названию бренда.
Для сложных проектов применяются специализированные управляющий модули. Категория панелей ComAp содержит решения разных классов. Инженер выбирает модель после составления однолинейной схемы и таблицы сигналов.
Деление нагрузки между ДГУ
После синхронизации ведущий алгоритм задает долю каждого участника. Пропорциональное распределение удобно при одинаковых типоразмерах. При разных номиналах используют процент от доступного номинала. Важно задать минимальную отдачу, пороги подключения следующего источника и задержку его отключения.
- резкий пик не должен вызывать частые старты;
- малый спрос не должен держать все двигатели включенными;
- наработка распределяется с учетом сервиса;
- авария одного участника не должен обрушить общую шину.
При отключении агрегата оставшиеся должны принять его долю без перегрузки. Если резерва нет, автоматика заранее снимает неприоритетных потребителей. Такой сброс проектируют по технологической важности: связь и безопасность сохраняются, второстепенные процессы временно останавливаются.
Схема N+1 для электростанции
Обозначение N+1 означает, что требуемую нагрузку несет расчетное число агрегатов, а еще один остается резервным. Это не всегда один и тот же двигатель: автоматика меняет ведущего, выравнивая наработку. На объекте можно обслуживать участника без полного отключения энергоснабжения.
Надежность зависит и от общей части. Единая шина, топливное хозяйство, вентиляция или шкаф управления способны стать точкой общей аварии. Поэтому проект проверяют по событиям: отказ панели, потеря связи, короткое замыкание секции, нехватка топлива и аварийная остановка.
В качестве элементов каскада могут рассматриваться разные типоразмеры, например ID80KC или более мощные решения. Совместимость нельзя определять только по выходному напряжению: нужны подходящие регуляторы и интерфейсы.
Контроллер параллельной работы генераторов
В задании указывают число источников, режим с сетью, приоритеты, дистанционную диспетчеризацию и реакцию на отказ связи. Затем выбирают измерительные трансформаторы, приводы выключателей и защиты. Отдельно согласуют аварийный останов и ручной режим для наладки.
- проверьте совпадение чередования фаз;
- испытайте ввод каждого участника без нагрузки;
- увеличивайте отдачу ступенями с записью параметров;
- смоделируйте авария ведущего панели.
Для визуализации и управления может использоваться дисплей ComAp InteliVision 12Touch, если он соответствует выбранной архитектуре. ИДЭН Инжиниринг может разработать проект параллельной работы, подобрать панели, выполнить наладку и проверить распределение нагрузки на объекте.
Пусконаладка завершается не демонстрацией одного удачного включения, а серией сценариев. Проверяют холодный старт, набор мощности, мягкое отключение участника, повторное подключение и аварийный останов. Осциллограммы и журналы событий сохраняют вместе с уставками.
Персоналу передают понятные границы ручного режима. Оператор может вывести агрегат на обслуживание, но не должен произвольно менять окна синхронизации или коэффициенты балансировки. Доступ к инженерным настройкам защищают, а резервную конфигурацию хранят отдельно от панели.
Обслуживание планируют так, чтобы коммутационные аппараты и измерительные цепи испытывались вместе с двигателями. Иначе механически исправный источник может не подключиться к шинам. После замены регулятора обязательны повторная наладка и испытание переходных процессов.
