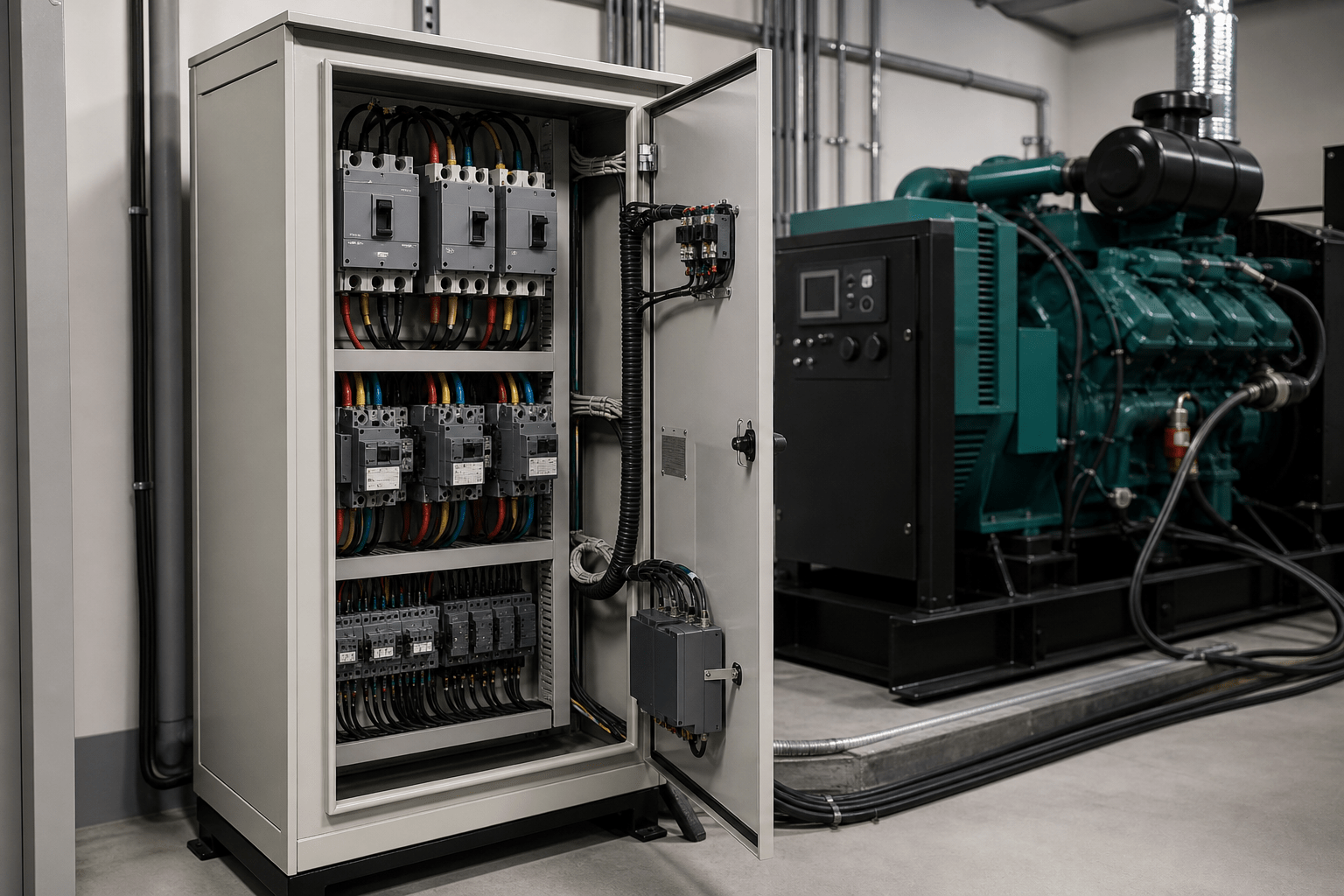

Как выбрать АВР для ДГУ
Как выбрать АВР для ДГУ
В торговом центре пропадает внешняя сеть. Свет гаснет, двигатель запускается, но резерв к шинам не подключается. Причина может быть не в силовом энергоагрегате, а в неправильно выбранном шкафу переключения. Номинал аппаратов, логика задержек и связь с контроллером должны быть согласованы еще на стадии проекта.
АВР не является универсальной коробкой между вводом и потребителем. Он следит за качеством напряжения, дает команду на пуск, ждет выхода параметров в допустимую зону и только затем переводит цепь. После восстановления основной линии требуется обратная последовательность с охлаждением двигателя. Ошибка в любом этапе превращает резерв без участия оператора в ручную процедуру.
Схема АВР для генератора
Сначала определяют количество источников и секций шин. Простейшая конфигурация использует один сетевой ввод и одну автономную установку. На ответственном проекте встречаются две внешние линии, секционный выключатель или несколько агрегатов. Каждая топология требует своей блокировки, чтобы несовместимые коммутационные аппараты не замкнулись одновременно.
Важен способ управления нейтралью. Трехполюсное переключение оставляет общий нулевой проводник, четырехполюсное разрывает его вместе с фазами. Выбор связан с системой заземления, защитами и проектом электроустановки. Решение нельзя принимать по мощности оборудования или привычке монтажника.
- один плюс один — для обычного резервирования;
- два сетевых ввода — при независимых внешних линиях;
- секционирование — для разделения ответственных групп;
- параллельная логика — для сложного распределения энергии.
Команды запуска и обратные сигналы должны совпадать с интерфейсами панели двигателя. Контроллер Deep Sea DSE 6020 MKII поддерживает самостоятельный режим и мониторинг параметров, но состав всей цепочки все равно проверяют по документации конкретной сборки.
Номинальный ток шкафа АВР
Расчет ведут по току защищаемой линии, категории применения аппаратов и условиям в щитовой. Простое равенство с паспортной мощностью источника может дать ошибку. Необходимо учесть характер потребителей, температуру внутри корпуса, способ прокладки проводников и перспективу будущего расширения.
Особого внимания требуют электродвигатели, трансформаторы, компрессоры и сварочные посты. В момент включения они создают кратковременный бросок. Контактор, способный долго нести обычный режим, может плохо переносить частые тяжелые коммутации. Поэтому инженер оценивает не только амперы на шильдике, но и коммутационную стойкость.
Селективность защит сохраняют на обеих сторонах. При коротком замыкании должен отключиться ближайший аппарат, а не весь объект. Для проверки нужны номиналы автоматов, расчетные токи, длины кабелей и данные о петле. Размер шкафа также выбирают с запасом для отвода тепла и безопасной работы обслуживающего персонала.
Время переключения АВР на ДГУ
Мгновенный перевод нагрузки невозможен: мотору требуется выйти на устойчивые обороты, а генераторной части — установить напряжение и частоту. Слишком короткая задержка подключает потребителей к нестабильной линии. Чрезмерная пауза увеличивает простой оборудования и может нарушить технологический процесс.
Настройки делят на несколько событий. Сначала фильтруют краткий провал внешней линии, затем разрешают старт. После прогрева контроллер подтверждает готовность. Перед обратным переходом логика убеждается, что городская сеть восстановилась устойчиво. Холостой ход после снятия нагрузки помогает охладить двигатель.
Чувствительная электроника обычно получает питание через ИБП. Он перекрывает паузу до включения резерва и сглаживает переход, однако не заменяет правильно рассчитанную дизельную часть. Для небольшого объекта в проекте может рассматриваться генератор ID20KC; фактический выбор зависит от суммарного и пускового потребления.
Совместимость АВР с контроллером ДГУ
Перед сборкой составляют таблицу сигналов. В ней указывают сухие контакты, питание цепей управления, аварийные состояния, дистанционный старт и подтверждение готовности. Если применяются цифровые протоколы, сверяют версию, карту регистров и поведение при потере связи. Критическая команда не должна зависеть от неподтвержденной интеграции.
- соберите однолинейную схему и перечень нагрузок;
- укажите вводные автоматы, кабели и систему заземления;
- опишите допустимое время перерыва каждой группы;
- проведите испытание с имитацией отказов.
Для расширенной диспетчеризации подходит оборудование разных классов, включая ComAp Guard Revolution. Подбирать его по названию недостаточно: нужна проверка функций проекта. ИДЭН Инжиниринг может разработать схему, согласовать управление, выполнить монтаж и настроить последовательность коммутации на объекте.
