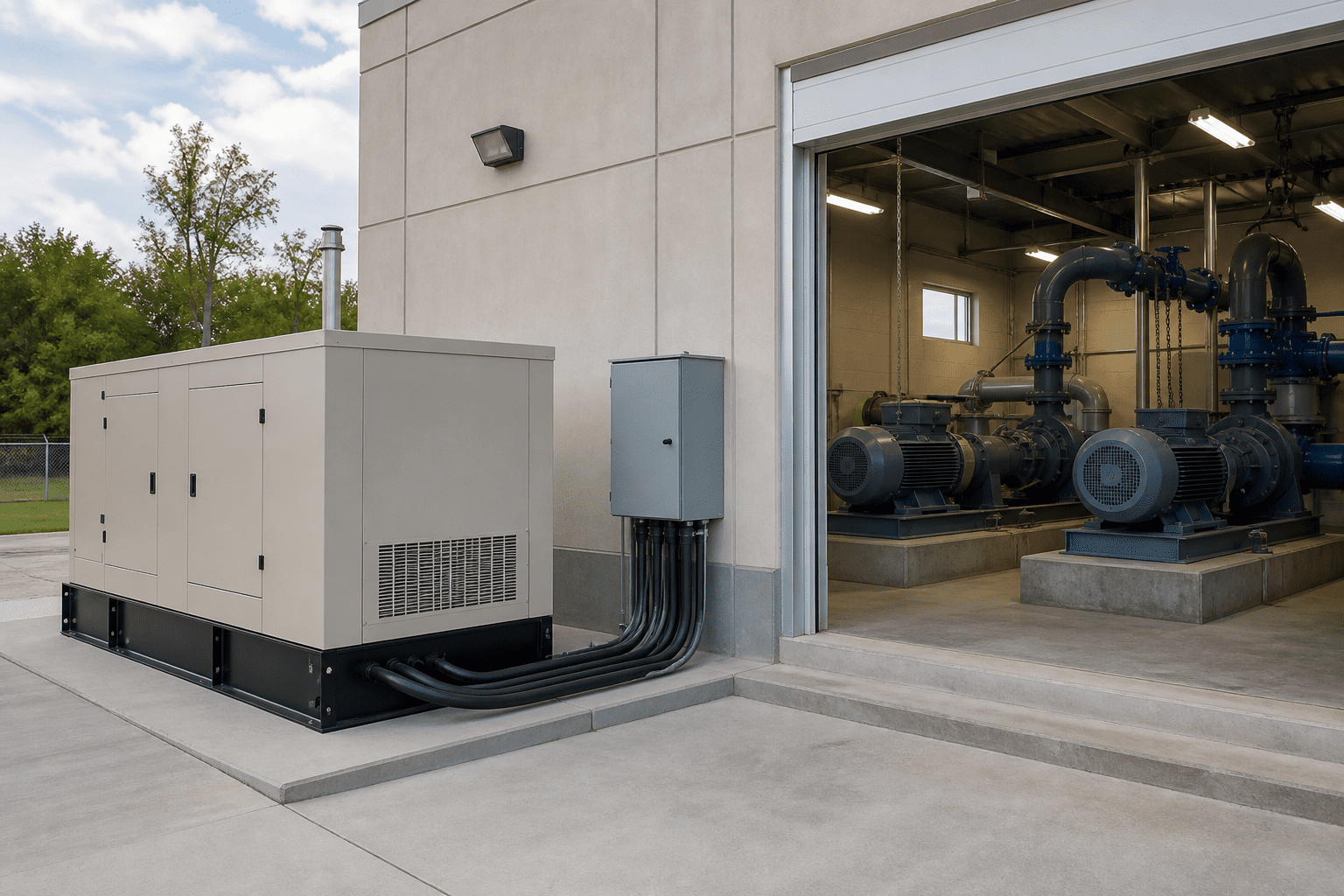

Как подключить ДГУ к насосной станции
На канализационном объекте сеть исчезает во время притока. Резервный источник уверенно держит освещение и автоматику, но при включении насоса напряжение проваливается. Контактор отпускает, двигатель останавливается, затем цикл повторяется. Суммарный рабочий номинал был рассчитан верно, а динамика пуска — нет.
Для водоканала важна не только мощность. Нужно согласовать очередность агрегатов, способ разгона, надежность, АВР и защиты от перекоса фаз. Расчет строят по самому тяжелому допустимому сценарию, включая отказ одного рабочего механизма.
Пусковой ток насоса от генератора
При прямом включении асинхронный двигатель кратковременно требует повышенный ток. Его величина зависит от конструкции мотора, напряжения, кабеля и сопротивления на валу. Генераторная часть отвечает просадкой, а регулятор двигателя — снижением частоты. Чувствительная автоматика может отключиться раньше, чем вал наберет обороты.
Исходные данные берут из паспортов мотора и пусковой аппаратуры. Дополнительно учитывают закрытую или открытую задвижку, уровень жидкости, обратный клапан и момент сопротивления. При сомнениях полезны измерения на действующей сети. Они показывают фактическую длительность переходного режима.
Для объекта средней производительности можно оценивать дизельный генератор ID100KC. Подходящую модель подтверждают расчетом, поскольку одинаковые по рабочим киловаттам механизмы могут запускаться по-разному.
Плавный пуск двигателя от ДГУ
Устройство плавного пуска ограничивает бросок и постепенно поднимает напряжение на двигателе. Частотный преобразователь управляет частотой вращения и позволяет регулировать подачу. Оба решения снижают механический удар, но создают гармоники и предъявляют требования к качеству питающей сети.
Настройки нельзя копировать с городской линии. Слишком сильное ограничение затягивает разгон, нагревает обмотки и удерживает источник в тяжелом переходном состоянии. Инженер проверяет минимальный момент, время ускорения и реакцию регуляторов. Иногда разумнее увеличить генераторную часть, чем усложнять управление.
- прямой пуск прост, но дает наибольший бросок;
- звезда-треугольник подходит не каждому механизму;
- плавное устройство уменьшает удар без регулирования скорости;
- регулируемый привод полезен при переменной производительности.
Расчет ДГУ для насосной группы
Рабочие и резервные агрегаты не всегда включаются вместе. Алгоритм управления определяет ведущий механизм, чередование, аварийный дублер и задержку между стартами. Если уровень растет быстро, второй мотор может получить команду до завершения разгона первого. Именно эта комбинация часто задает требуемый запас.
Сначала складывают постоянных потребителей: вентиляцию, обогрев, освещение, связь и шкафы управления. Затем накладывают переходный процесс самого тяжелого двигателя. После этого анализируют следующий шаг очередности. Для большей производительности в предварительном варианте может фигурировать ID200KC, но окончательное решение принимают после анализа однолинейной схемы.
Критичная инфраструктура требует сценария отказа. Нужно понять, сохранится ли водоотведение при недоступности одного агрегата, одной секции шин либо связи с диспетчерской. Иногда надежнее две независимые станции, чем одна крупная. Экономическое сравнение включает обслуживание и запас топлива.
АВР для насосной станции
Шкаф резерва отслеживает исчезновение и ухудшение внешней сети. После запуска он ждет стабилизации параметров и подключает сначала базовые цепи. Мощные моторы вводятся с задержкой. Возврат также выполняется по очереди, чтобы не вызвать новый удар на восстановленной линии.
- оцените защиту от пропадания и перекоса фаз;
- согласуйте команды с технологической автоматикой;
- задайте приоритет санитарно важных механизмов;
- испытайте переход при реальном уровне в резервуаре.
Для диспетчеризации применяются специализированные панели, включая контроллеры SmartGen. Конкретную функцию подтверждают по модели и проекту. ИДЭН Инжиниринг может рассчитать динамику пуска, собрать схему автоматизации и провести нагрузочные испытания водопроводного объекта.
Испытание проводят при условиях, близких к неблагоприятным: заполненном трубопроводе, действующей запорной арматуре и штатных технологических блокировках. Оператор наблюдает не только электрические параметры, но и давление, уровень, вибрацию. Результат оформляют протоколом с очередностью команд.
После приемки персонал обучают ручному переводу и безопасной остановке. На двери шкафа размещают актуальную однолинейную схему без рекламной информации. Любое изменение алгоритма после ремонта повторно проверяют под реальной гидравлической нагрузкой.
